Wersja: z wbudowanym czujnikiem zmierzchu
Kolor: biały
UWAGA:Kupujesz czujnik sygnałowy – do sterowników cyfrowych.

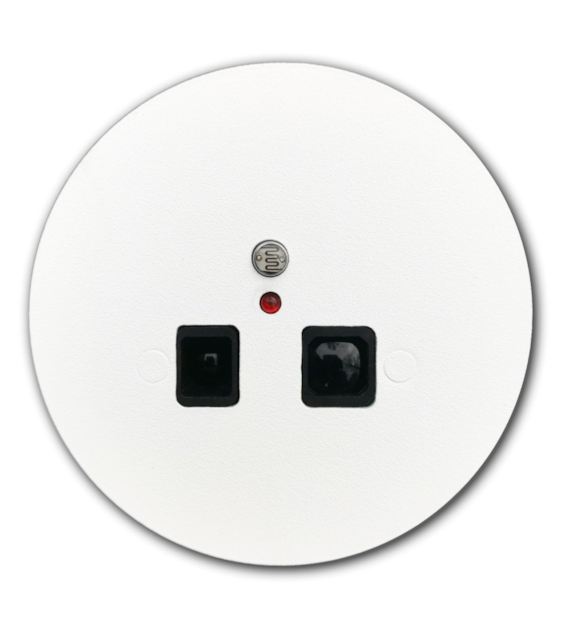

Czujnik przystosowany jest do wykrywania osoby wchodzącej na schody bądź przechodzącej korytarzem. Wykorzystuje sensor odbiciowy firmy Sharp, dzięki czemu jego działanie jest niezawodne i precyzyjne. Czujnik emituje niewidzialną wiązkę, której przecięcie powoduje jego zadziałanie. Nie są wymagane jakiekolwiek lusterka naprzeciwko czujnika. Wykrywane są obiekty jedynie na wprost (wąski kąt).
Wyjście czujnika jest typu otwarty kolektor, a stan niski jest stanem aktywnym. Oznacza to, że na wyjściu pojawia się masa, kiedy czujnik wykryje obiekt. Jednocześnie zaświeci się czerwona dioda z przodu czujnika. Nie wolno zwierać wyjścia czujnika do plusa zasilania.
Czujnik występuje w wersji białej, czarnej lub ciemno grafitowej.
Za pomocą małego płaskiego śrubokręta obracać delikatnie potencjometrem opisanym DYSTANS z tyłu urządzenia. Kręcąc w prawo zwiększamy czułość – czujnik będzie wykrywał obiekty z większej odległości. Uwaga: ustawienie zbyt dużej czułości może powodować ciągłe wyzwalanie włącznika.
Za pomocą małego płaskiego śrubokręta obracać delikatnie potencjometrem opisanym ŚWIATŁO z tyłu czujnika. Kręcąc w prawo zwiększamy poziom natężenia światła, przy którym czujnik zacznie reagować (będzie reagować, gdy będzie jaśniej). Przekręcając potencjometr maksymalnie w prawo, czujnik będzie reagować przy każdym natężeniu światła. Przy takim ustawieniu czerwona dioda NIE będzie się żarzyć.
Produkt wyposażony jest w sprężynujące blaszki, dzięki którym możliwy jest prosty montaż bez użycia narzędzi. Wystarczy wsunąć czujnik do puszki podtynkowej, aby znajdujące się po bokach blaszki zablokowały urządzenie w puszce.
Aby wyjąć urządzenie, należy najpierw przesunąć je w bok tak, aby docisnąć jedną z blaszek, a następnie odchylić (zgodnie z instrukcją/rysunkiem producenta).
Czujnik MS11 współpracuje z następującymi produktami:
