Schalter zum Einbau in ein Aluminiumprofil mit LED-Band
Netzspannung:
12/24V DC /Gleichspannung z.B. von einem LED-Lampen-Netzteil/
Ausgangsspannung:
12/24V DC
Zustand nach Stromausfall:
ausgeschaltet
Maximale Leistung der gesteuerten Lampen:
60W für 12V, 100W für 24V
Maximale Ausgangsstromstärke:
5 A
Sensortyp:
Kapazitiv.Der Erfassungsbereich des Sensors beträgt einige cm von der Feder, die zwischen der Leiterplatte (PCB) und dem Gehäuse des Profils platziert ist. Die Wirksamkeit wird für LED-Netzteile ohne Erdung gewährleistet - also in der Schutzklasse gegen elektrischen Schlag II oder III.
Betriebstemperatur:
zwischen -10°C und + 40°C
Hauptkonstruktionsmerkmale:

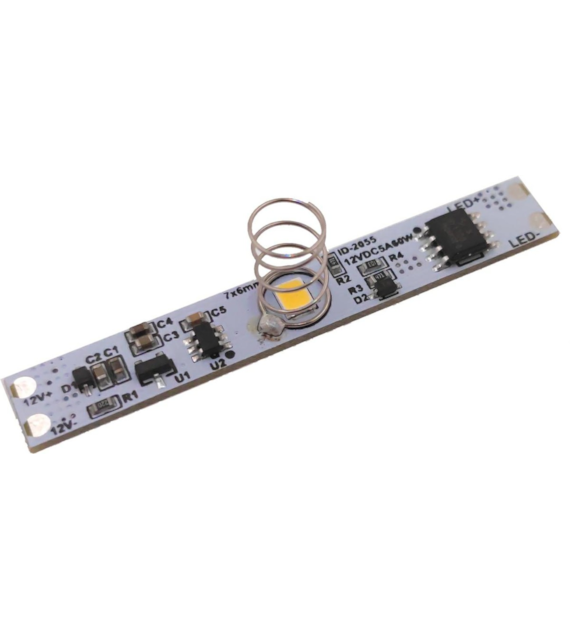

Der berührungslose Schalter hat die Form einer Leiterplatte (PCB) mitAbmessungen von 8x54mm, die das Einsetzen in das Aluminiumprofil zwischen dem LED-Band und dem Netzteil ermöglicht. Die eingelötete Feder mit einer Höhe von einigen cm sollte durch das Gehäuse des Profils geschützt sein und stellt den Punkt maximaler Empfindlichkeit des Systems dar. Die Platine hat eine Kontaktfläche, die das Löten von Verbindungskabeln ermöglicht.
Sicherheitsklasse:
Klasse III
Erklärungen:
RoHs, CE
Garantie:
2 Jahre
Das Gerät ist zum Ein- und Ausschalten der LED-Beleuchtung bestimmt. Es kann in einem Aluminiumprofil mit schützendem Gehäuse verwendet werden. Der Schalter ist von außen des Gehäuses unsichtbar.
Funktionsprinzip:
Das Annähern der Hand in einem Abstand von einigen cm zum Sensor bewirkt das Umschalten zwischen den Zuständen Ein/Aus.Der Betrieb und die Bereitschaft des Geräts werden durch eine blaue LED signalisiert.
