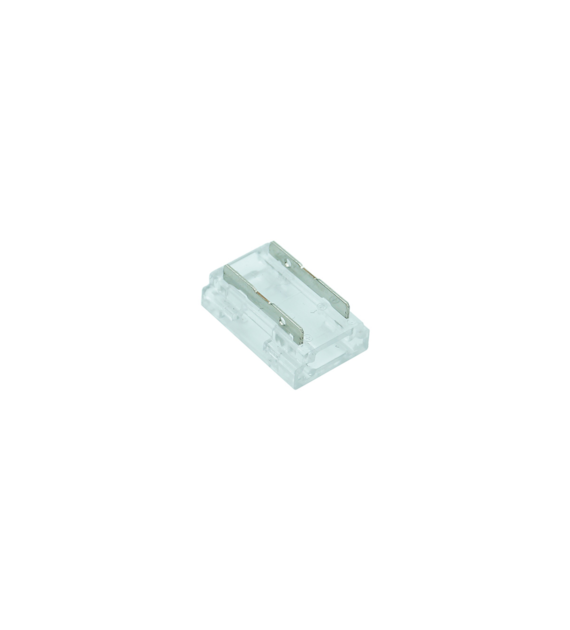

Verbinder SMD/COB 2P 10mm 8in1

Kategorien: LED-Bänder \ Verbinder für LED-Streifen

Preise

Ceny i stany dostępne po zalogowaniu

Daten

Symbol

ID-0172

Barcode

5906076212161

Basiseinheit

szt.

Breite des Bands:

10 mm

Bandverbinder:

mono

Załączniki

Instrukcja LTX

Ostrzeżenia bezpieczeństwa

Beschreibung

Universelle COB SMD Verbindung 10mm 8in1

Nennbetriebsspannung:

bis 24V

Anzahl der verbundenen Wege:

Verbundene Geräte:

Band mit Draht; Band mit Band

Verbindungsrichtung:

gerade, winkelig, "T", "X"

Breite des Bands:

10mm

Material:

Polypropylen

Abmessung:

18x12x6 mm

Verschlussart:

klemmen

Anwendung:

Verbindung für LED-Bänder. Ermöglicht das Verbinden ohne Lötschweißen.

IP-Grad:

IP20

Sicherheitsdeklarationen:

CE; RoHS

Einfache Montage der universellen COB Verbindung 10mm.

Schneiden Sie das COB/SMD LED-Band an der dafür vorgesehenen Stelle ab

Entfernen Sie die Schutzschicht des Klebers von der Stelle, an der der Stecker sein soll

Schieben Sie die Stücke des Bands (oder zusätzlich den Draht) in die gewählten Öffnungen, sodass die kupfernen Kontakte des Bands unter den Klemmen des Steckers liegen.

Nachdem alle Bänder (oder zusätzlich der Draht) im Stecker positioniert sind, drücken wir die Metallstecker mit z.B. einer Zange zusammen.
